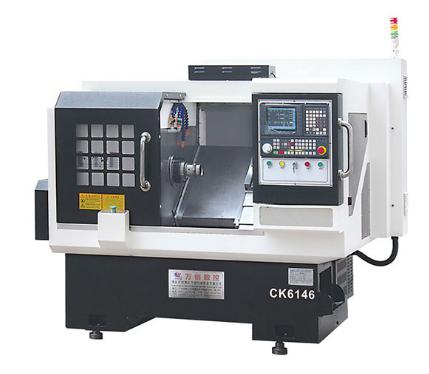

數控車床的維護要求有哪些？

數控機床日常維護：
1、擦拭車床絲杠和導軌的外漏部分，用輕質油洗去污物和切屑。
2、擦拭全部外漏限位開關的周圍區域，仔細擦拭各傳感器的齒輪、齒條、連桿和檢測頭
3、檢查潤滑油和液壓油箱的油量及油壓、油溫、油霧的狀況
4、使電氣系統和液壓系統至少升溫30min，檢查各參數是否正常，氣壓壓力是否正常，有無泄漏
5、空運轉使各運動部件得到充分潤滑，防止卡死
6、檢查刀架轉位、定位情況
數控機床每月維護：

1、清理控制柜內部

2、檢查、清洗或更換通風系統的空氣濾清器
3、檢查按鈕及指示燈是否正常
4、檢查全部電磁鐵和限位開關是否正常
5、檢查并緊固全部電線頭，檢查有無腐蝕破損
6、全面檢查安全防護設施是否完整牢固
數控機床每兩月維護：
1、檢查并緊固液壓管路接頭
2、查看電源電壓是否正常，有無缺相和接地不良
3、檢查所有電動機，并按要求更換電刷
4、檢查液壓馬達是否有泄漏，并按要求更換油封
5、開動液壓系統，打開放氣閥，排出油缸和管路中的空氣
6、檢查聯軸器、帶輪和帶是否松動和磨損
7、清洗或更換滑塊和導軌的防護氈墊
數控機床每季維護：
1、清洗切削液箱，更換切削液
2、清洗或更換液壓系統的濾油器及伺服控制系統的濾油器
3、清洗主軸變速箱，注入新潤滑油
4、檢查聯鎖裝置、定時器和開關是否正常工作
5、檢查繼電器接觸壓力是否合適，并根據需要清洗和調整觸點
6、檢查齒輪箱和傳動部件的工作間隙是否合適
數控機床每半年維護：
1、化驗液壓油，根據化驗結果確定是否換油。如換油應清洗液壓油箱，疏通油路，清洗或更換濾油器
2、檢查車床工作臺是否水平，檢查鎖緊螺釘及調整墊鐵是否鎖緊，并按要求調整水平
3、檢查鑲條、滑塊的調整機構，調整間隙
4、檢查并調整全部傳動絲杠負荷，清洗滾動絲杠并涂新油
5、拆卸、清掃電動機，加注潤滑油脂，檢查電動機軸承，并更換、
6、檢查、清洗并重新裝好機械式聯軸器
7、檢查，清洗和調整平衡系統，并更換鋼纜或鋼絲繩
8、清掃電氣柜，數控柜及電路板，更換維持RAM的失效電池
